实训04 企业监控与运维工具部署 — 操作文档

拓扑：VM1 网关 10.4.0.1 / VM2 Web文件服务 10.4.0.10 / VM3 数据库缓存 10.4.0.20，网段 10.4.0.0/24 部署目标：VM3 上新增 Prometheus、Grafana、Jenkins、Harbor；Node Exporter 装在三台 VM 上

说明：本文档只列操作步骤，执行时按任务顺序来。涉及 VM 操作统一用 scripts/ssh_run.py（vm1/vm2/vm3 三个主机），二进制下载如果 VM3 没外网，先在笔记本下载再用 scp 传上去。

服务规划

前置检查（VM3）

# 确认三套数据库在跑
ss -tlnp | grep -E '3306|6379|27017'

# 剩余内存和磁盘
free -h
df -h /

# 三台之间内网互通（在 VM3 上分别 ping）
ping -c2 10.4.0.1
ping -c2 10.4.0.10

# 确认 Docker 已装（Jenkins/Harbor 要用）
docker --version
docker-compose --version

如果 Docker 没装，先在 VM3 装：

apt-get update
apt-get install -y docker.io docker-compose-plugin
systemctl enable --now docker

第一层级：监控数据采集

任务1：部署 Node Exporter + Prometheus

1.1 三台 VM 都装 Node Exporter

在 VM1、VM2、VM3 各执行一遍（把 --host 换成对应主机）：

# 下载（VM3 无外网就笔记本下好 scp 过去）
cd /tmp
wget https://github.com/prometheus/node_exporter/releases/download/v1.8.2/node_exporter-1.8.2.linux-amd64.tar.gz
tar xzf node_exporter-1.8.2.linux-amd64.tar.gz
cp node_exporter-1.8.2.linux-amd64/node_exporter /usr/local/bin/
useradd -rs /usr/sbin/nologin node_exporter

systemd 服务文件 /etc/systemd/system/node_exporter.service：

[Unit]
Description=Node Exporter
After=network.target

[Service]
User=node_exporter
ExecStart=/usr/local/bin/node_exporter
Restart=always

[Install]
WantedBy=multi-user.target

systemctl daemon-reload
systemctl enable --now node_exporter
systemctl status node_exporter
ss -tlnp | grep 9100

三台都确认 9100 监听后，用 curl 自测一下：

curl -s http://localhost:9100/metrics | head -5

1.2 VM3 装 Prometheus

cd /tmp
wget https://github.com/prometheus/prometheus/releases/download/v2.53.0/prometheus-2.53.0.linux-amd64.tar.gz
tar xzf prometheus-2.53.0.linux-amd64.tar.gz
cp prometheus-2.53.0.linux-amd64/prometheus /usr/local/bin/
cp prometheus-2.53.0.linux-amd64/promtool /usr/local/bin/
mkdir -p /etc/prometheus /var/lib/prometheus
useradd -rs /usr/sbin/nologin prometheus
chown -R prometheus:prometheus /etc/prometheus /var/lib/prometheus

配置文件 /etc/prometheus/prometheus.yml：

global:
  scrape_interval: 15s
  evaluation_interval: 15s
  external_labels:
    monitor: 'mxdx-monitor'

scrape_configs:
  - job_name: 'node'
    static_configs:
      - targets:
          - '10.4.0.1:9100'     # VM1
          - '10.4.0.10:9100'    # VM2
          - '10.4.0.20:9100'    # VM3

systemd 服务文件 /etc/systemd/system/prometheus.service：

[Unit]
Description=Prometheus
After=network.target

[Service]
User=prometheus
ExecStart=/usr/local/bin/prometheus \
  --config.file=/etc/prometheus/prometheus.yml \
  --storage.tsdb.path=/var/lib/prometheus \
  --storage.tsdb.retention.time=15d \
  --web.listen-address=0.0.0.0:9090
Restart=always

[Install]
WantedBy=multi-user.target

chown prometheus:prometheus /usr/local/bin/prometheus
systemctl daemon-reload
systemctl enable --now prometheus
systemctl status prometheus
ss -tlnp | grep 9090

1.3 验证

浏览器开 http://10.4.0.20:9090 → Status → Targets，三个 target 应为绿色 UP。 Graph 页面试查：

100 - (avg by(instance)(rate(node_cpu_seconds_total{mode="idle"}[5m])) * 100)
node_memory_MemAvailable_bytes / node_memory_MemTotal_bytes
node_filesystem_avail_bytes{fstype=~"ext4|xfs"} / node_filesystem_size_bytes{fstype=~"ext4|xfs"}

Graph 页查询 node_cpu_seconds_total 等 PromQL 验证指标正常：

第二层级：可视化面板

任务2：部署 Grafana

2.1 安装（VM3）

apt-get install -y apt-transport-https software-properties-common
wget -q -O - https://packages.grafana.com/gpg.key | gpg --dearmor -o /usr/share/keyrings/grafana-archive-keyring.gpg
echo "deb [signed-by=/usr/share/keyrings/grafana-archive-keyring.gpg] https://packages.grafana.com/oss/deb stable main" > /etc/apt/sources.list.d/grafana.list
apt-get update
apt-get install -y grafana
systemctl enable --now grafana-server
ss -tlnp | grep 3000

2.2 配数据源

浏览器开 http://10.4.0.20:3000，默认 admin/admin（首次登录强制改密码）。 Connections → Add data source → Prometheus，URL 填 http://localhost:9090，Save & test 显示绿色。

2.3 导入通用面板

Dashboards → Import，输入 Dashboard ID 1860（Node Exporter Full）或 11074，数据源选 Prometheus。导入后应能看到三台机器的 CPU/内存/磁盘/网络/负载曲线。

2.4 自建面板

New → New dashboard，加三个 panel：

• CPU 使用率（Time series）：

  100 - (avg by(instance)(rate(node_cpu_seconds_total{mode="idle"}[5m])) * 100)

• 内存使用率（Time series）：

  (1 - node_memory_MemAvailable_bytes / node_memory_MemTotal_bytes) * 100

• 磁盘使用率（Gauge）：

  (1 - node_filesystem_avail_bytes{fstype=~"ext4|xfs",mountpoint="/"} / node_filesystem_size_bytes{fstype=~"ext4|xfs",mountpoint="/"}) * 100

Legend 里用 {{instance}} 区分三台机器，不同颜色自动区分。

第三层级：告警配置

任务3：Prometheus 告警规则

3.1 告警规则文件 /etc/prometheus/alert.rules.yml

groups:
  - name: node_alerts
    rules:
      - alert: HighCpuUsage
        expr: 100 - (avg by(instance)(rate(node_cpu_seconds_total{mode="idle"}[5m])) * 100) > 90
        for: 5m
        labels:
          severity: warning
        annotations:
          summary: "CPU 使用率超过 90%（{{ $labels.instance }}）"

      - alert: HighMemoryUsage
        expr: (1 - (node_memory_MemAvailable_bytes / node_memory_MemTotal_bytes)) * 100 > 85
        for: 5m
        labels:
          severity: warning
        annotations:
          summary: "内存使用率超过 85%（{{ $labels.instance }}）"

      - alert: HighDiskUsage
        expr: (1 - (node_filesystem_avail_bytes{fstype=~"ext4|xfs"} / node_filesystem_size_bytes{fstype=~"ext4|xfs"})) * 100 > 80
        for: 5m
        labels:
          severity: warning
        annotations:
          summary: "磁盘使用率超过 80%（{{ $labels.instance }}）"

      - alert: NodeExporterDown
        expr: up == 0
        for: 1m
        labels:
          severity: critical
        annotations:
          summary: "Node Exporter 掉线（{{ $labels.instance }}）"

在 prometheus.yml 里挂上规则文件：

rule_files:
  - "/etc/prometheus/alert.rules.yml"

重载使生效：

promtool check config /etc/prometheus/prometheus.yml
systemctl reload prometheus

3.2 验证告警

浏览器开 Prometheus → Alerts，应看到 4 条规则（状态 Inactive）。 在 VM1 上停掉 Node Exporter 模拟故障：

ssh vm1
systemctl stop node_exporter

回到 Alerts 页面，对应 NodeExporterDown 会从 Inactive → Pending → Firing（红色）。 恢复：systemctl start node_exporter，告警自动回 Inactive。

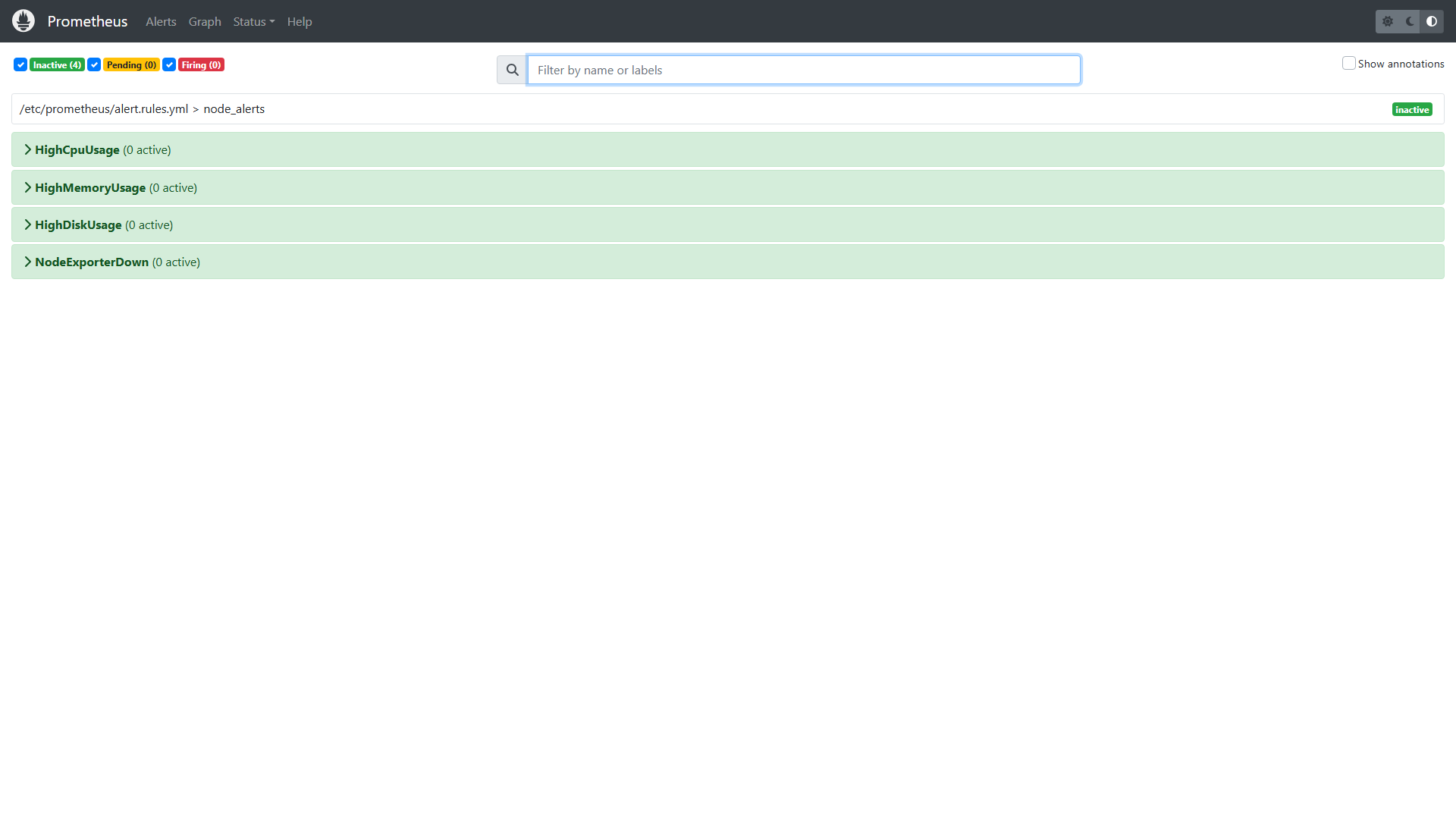

Alerts 页面 4 条规则默认 Inactive（绿色）：

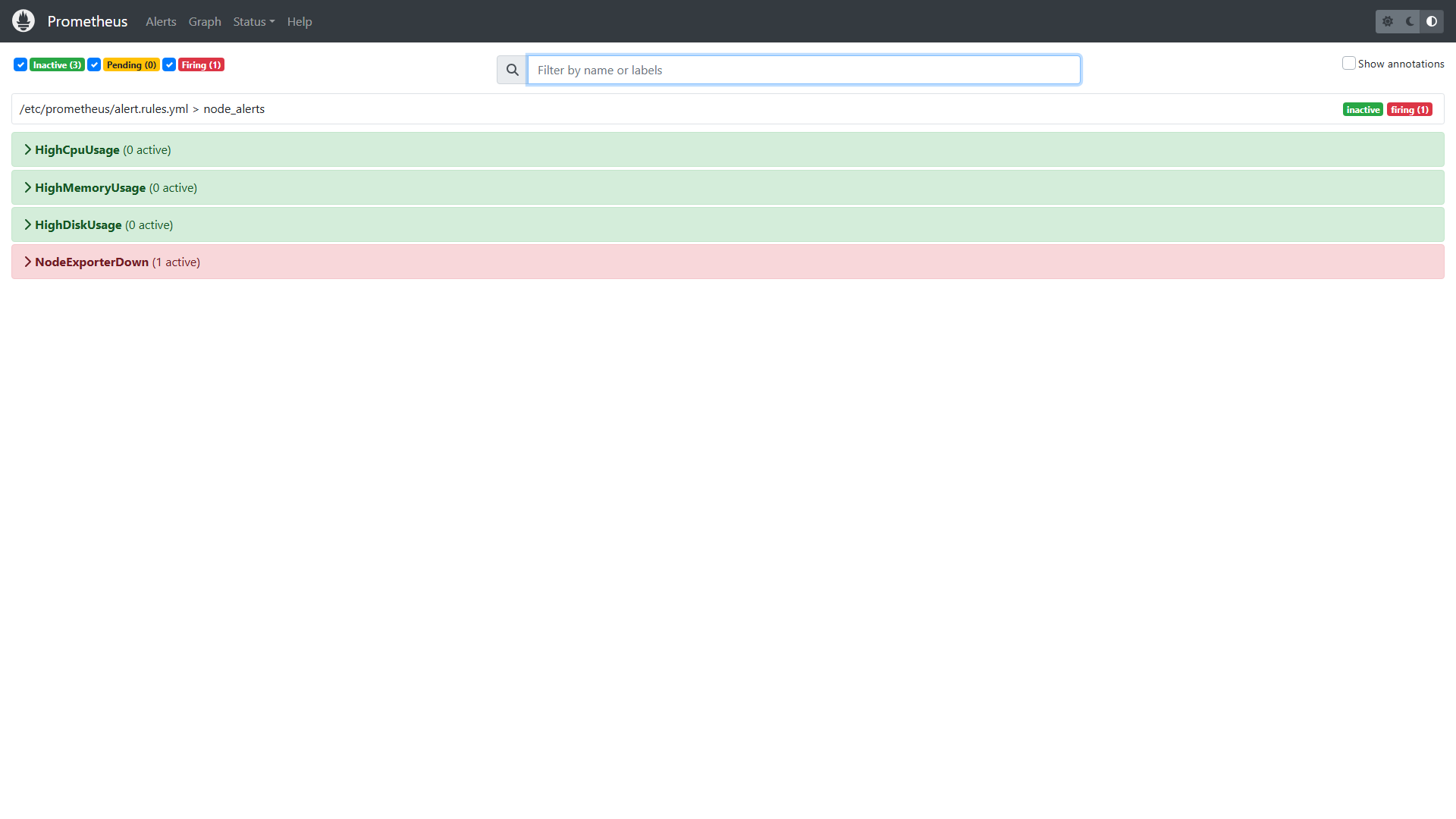

停掉 VM1 Node Exporter 后 NodeExporterDown 变为 Firing（红色）：

3.3（选做）Alertmanager

部署 Alertmanager 后，在 prometheus.yml 加：

alerting:
  alertmanagers:
    - static_configs:
        - targets: ['localhost:9093']

Alertmanager 配置路由到企业微信/钉钉/邮件，按实训需要选一种。

第四层级：运维工具

任务4：部署 Jenkins

VM3 用 Docker 跑，端口用 8090（避开 Apache 的 8080）：

mkdir -p /data/jenkins
chown -R 1000:1000 /data/jenkins
docker run -d \
  --name jenkins \
  --restart=always \
  -p 8090:8080 \
  -v /data/jenkins:/var/jenkins_home \
  -v /var/run/docker.sock:/var/run/docker.sock \
  jenkins/jenkins:lts

初始化：

# 看初始管理员密码
docker logs jenkins 2>&1 | grep -A1 "initialAdminPassword"
# 或直接读文件
docker exec jenkins cat /var/jenkins_home/secrets/initialAdminPassword

查看初始管理员密码（解锁用）：

浏览器开 http://10.4.0.20:8090，粘贴密码 → 选 Install suggested plugins（安装推荐插件，含 Git / Pipeline）→ 创建管理员账号 → 进入主界面：

初始化完成后，在 Manage Jenkins → Plugins → Available plugins 搜索并安装以下必要插件（装完无需重启）：

• Git（git-plugin，推荐插件阶段通常已装好）
• Pipeline（workflow-aggregator，流水线）
• Docker（docker-plugin，节点/云配置用）
• Kubernetes（kubernetes-plugin，后续 K8s 部署用）
• 建议加 Docker Pipeline（docker-workflow），在 Jenkinsfile 里用 docker 指令

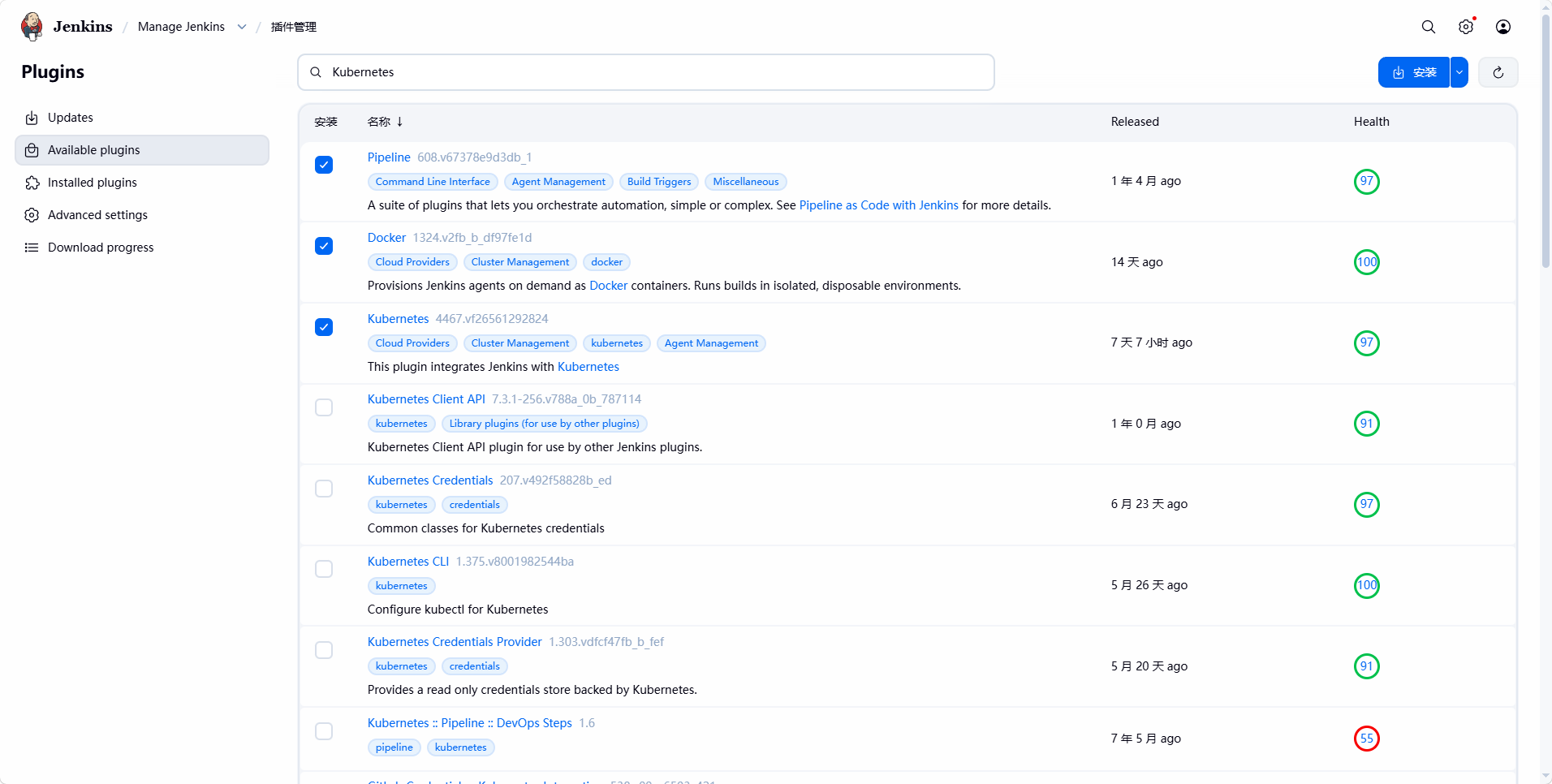

安装时勾选 Docker / Kubernetes / Pipeline 并点击安装：

任务5：部署 Harbor

5.1 准备

Harbor 依赖 Docker + docker-compose。先确认：

docker --version
docker compose version

下载离线包（VM3 无外网就笔记本下好传上去）：

cd /tmp
wget https://github.com/goharbor/harbor/releases/download/v2.10.2/harbor-offline-installer-v2.10.2.tgz
tar xzf harbor-offline-installer-v2.10.2.tgz
cd harbor
cp harbor.yml.tmpl harbor.yml

5.2 改配置 harbor.yml

hostname: harbor.mxdx.local
http:
  port: 80
# https 段先注释掉，用 http 方便内网
harbor_admin_password: Harbor@123456
data_volume: /data/harbor

如果用 http，所有 docker 客户端要在 /etc/docker/daemon.json 加 "insecure-registries": ["harbor.mxdx.local"] 然后 systemctl restart docker。

5.3 安装

cd /tmp/harbor
./prepare
./install.sh
docker compose ps

浏览器开 http://harbor.mxdx.local（域名访问），用 admin / Harbor@123456 登录。 新建项目 unitalk（公开）。

Web 验证截图：

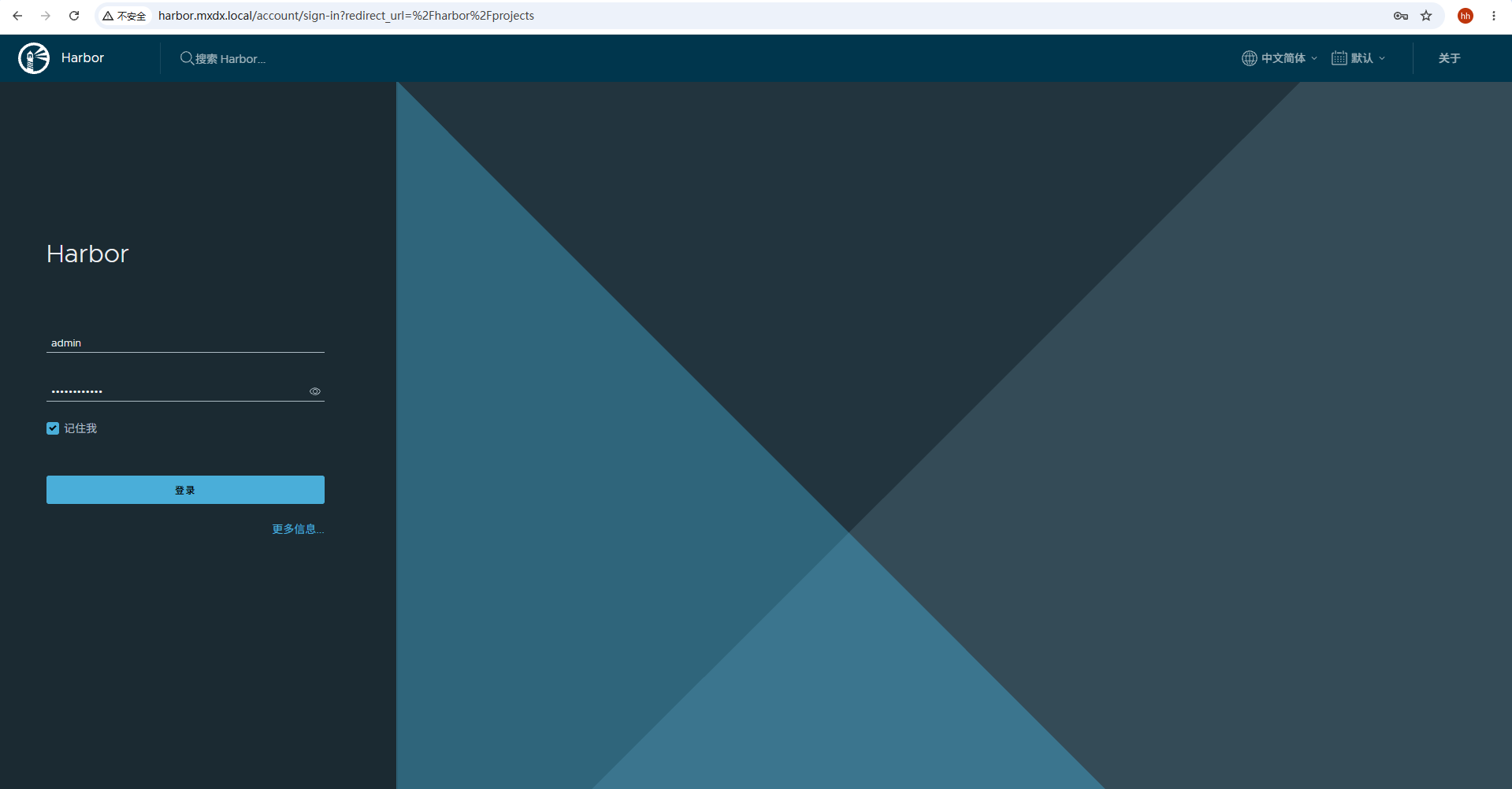

登录页（admin / Harbor@123456）：

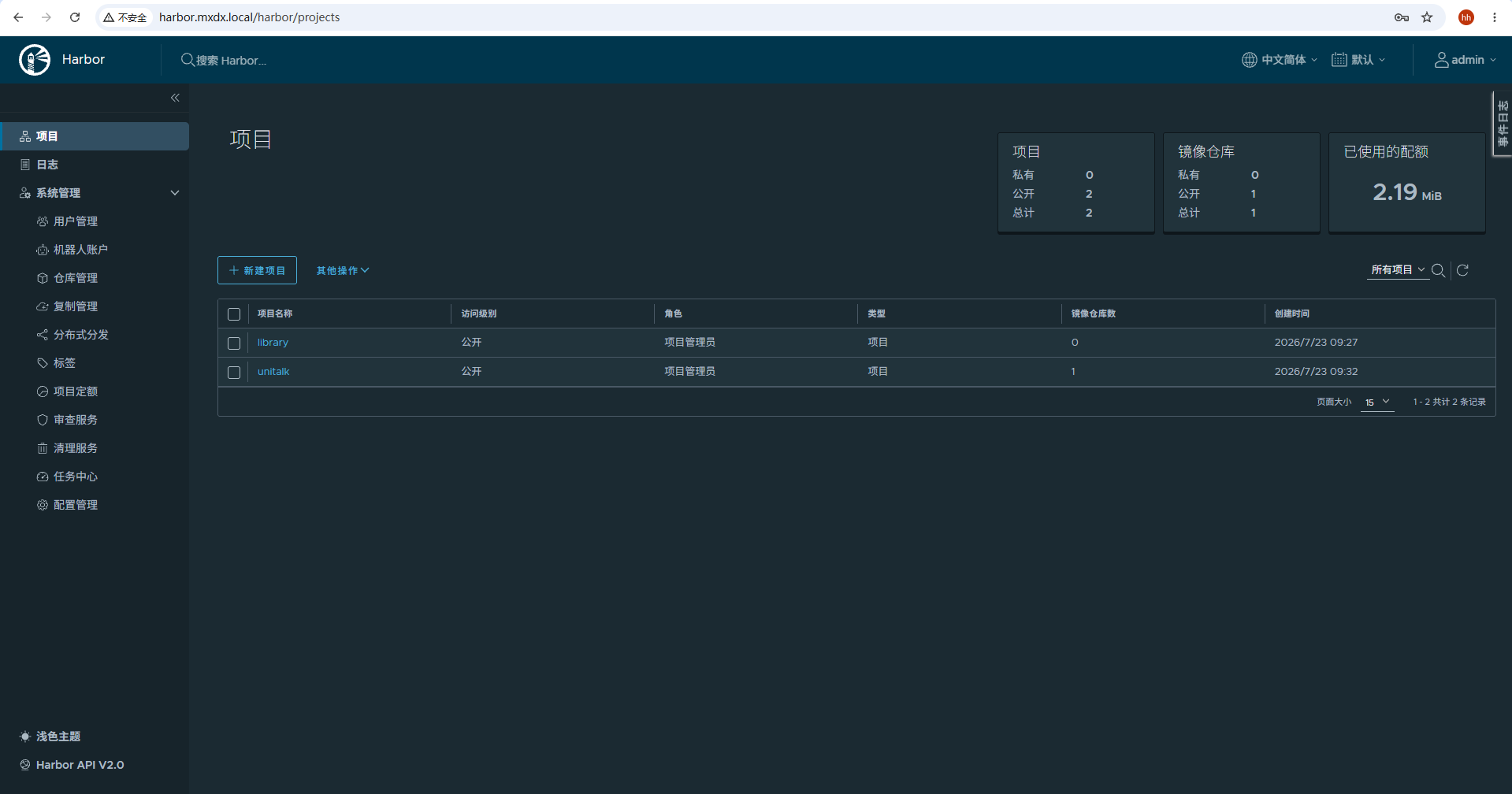

登录后主界面：

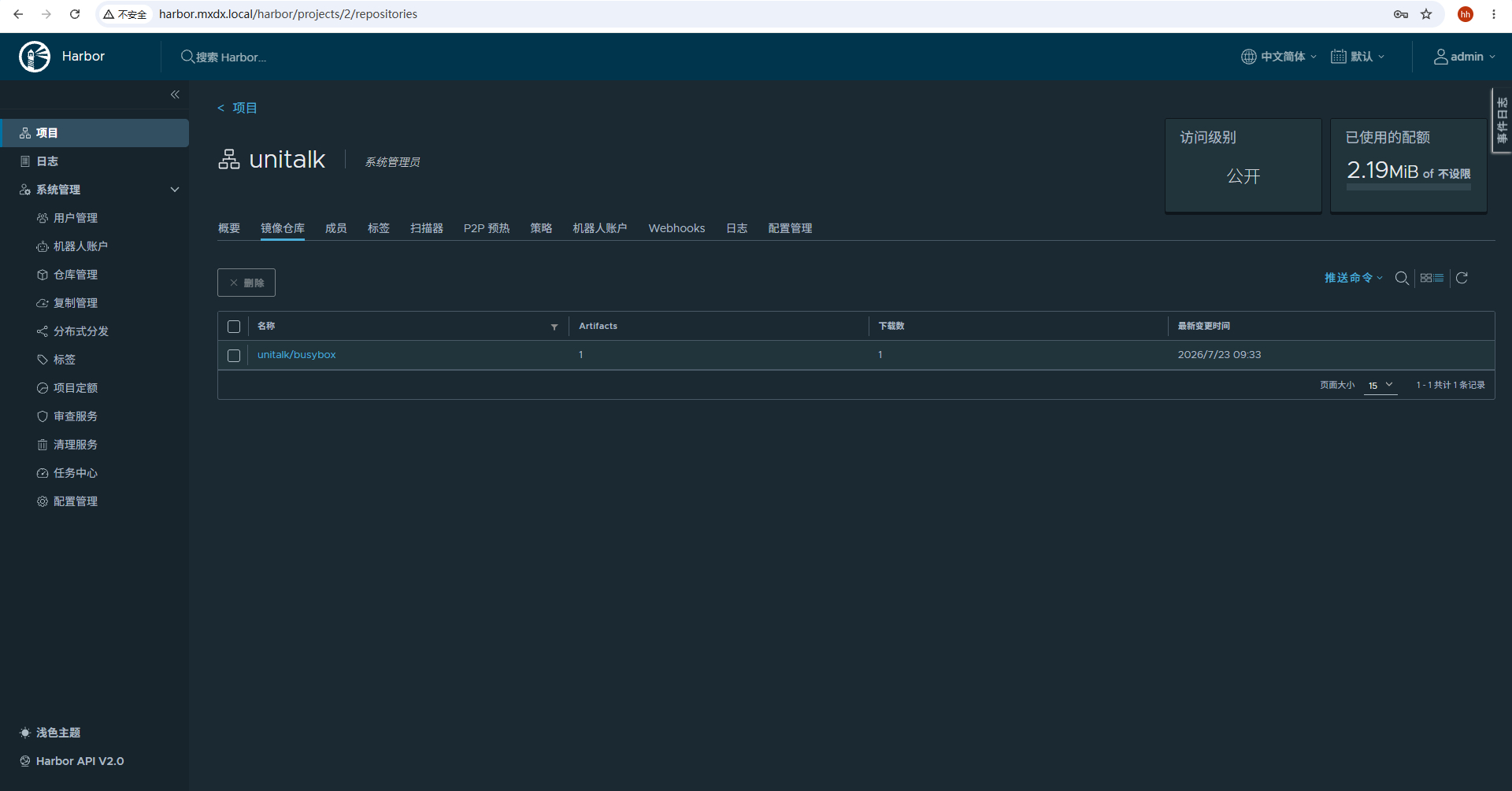

新建公开项目 unitalk：

5.4 推送测试

在 VM3 上：

# 让内网能解析 harbor.mxdx.local（临时写 hosts，或配 VM1 的 DNS）
echo "10.4.0.20 harbor.mxdx.local" >> /etc/hosts

docker login harbor.mxdx.local -u admin -p Harbor@123456
docker pull busybox
docker tag busybox harbor.mxdx.local/unitalk/busybox:v1
docker push harbor.mxdx.local/unitalk/busybox:v1

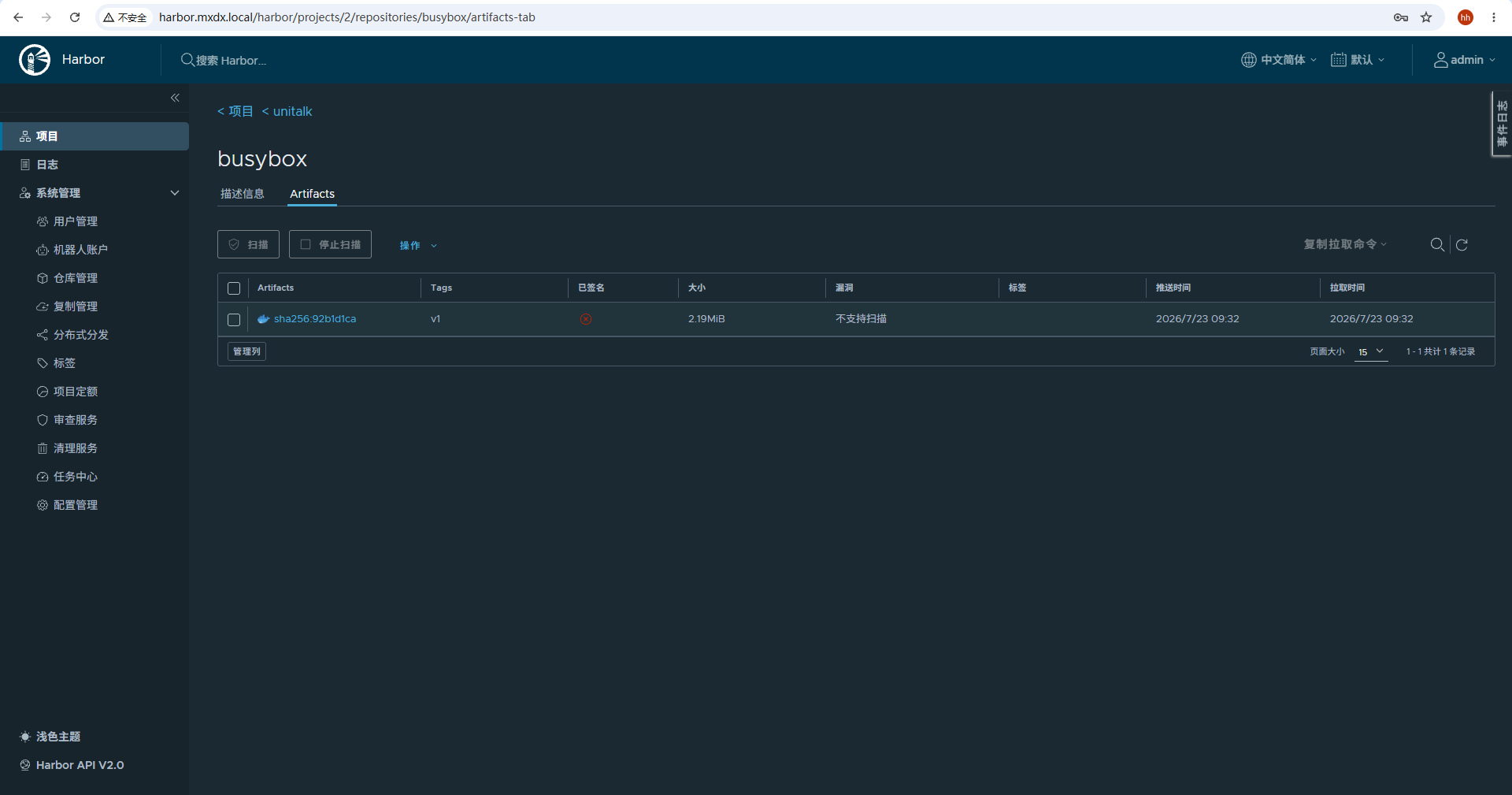

推送成功后在 Harbor 仓库页可见 `unitalk/busybox:v1`：

![Harbor 仓库 busybox:v1（域名访问）](https://gitee.com/hu-haowei1516049/markdownimg/raw/master/img/upgit_20260723_1784771932.png)

> 验证 pull：删除本地镜像后 `docker pull harbor.mxdx.local/unitalk/busybox:v1` 能重新拉回，说明 Harbor 存储与分发正常。

第五层级：综合验收

项 10：内网域名访问（三服务）

在 Windows 一体机（或教室客户端）hosts 文件中添加解析：

10.4.0.20 grafana.mxdx.local jenkins.mxdx.local harbor.mxdx.local

浏览器分别打开三个域名地址，均能正常访问：

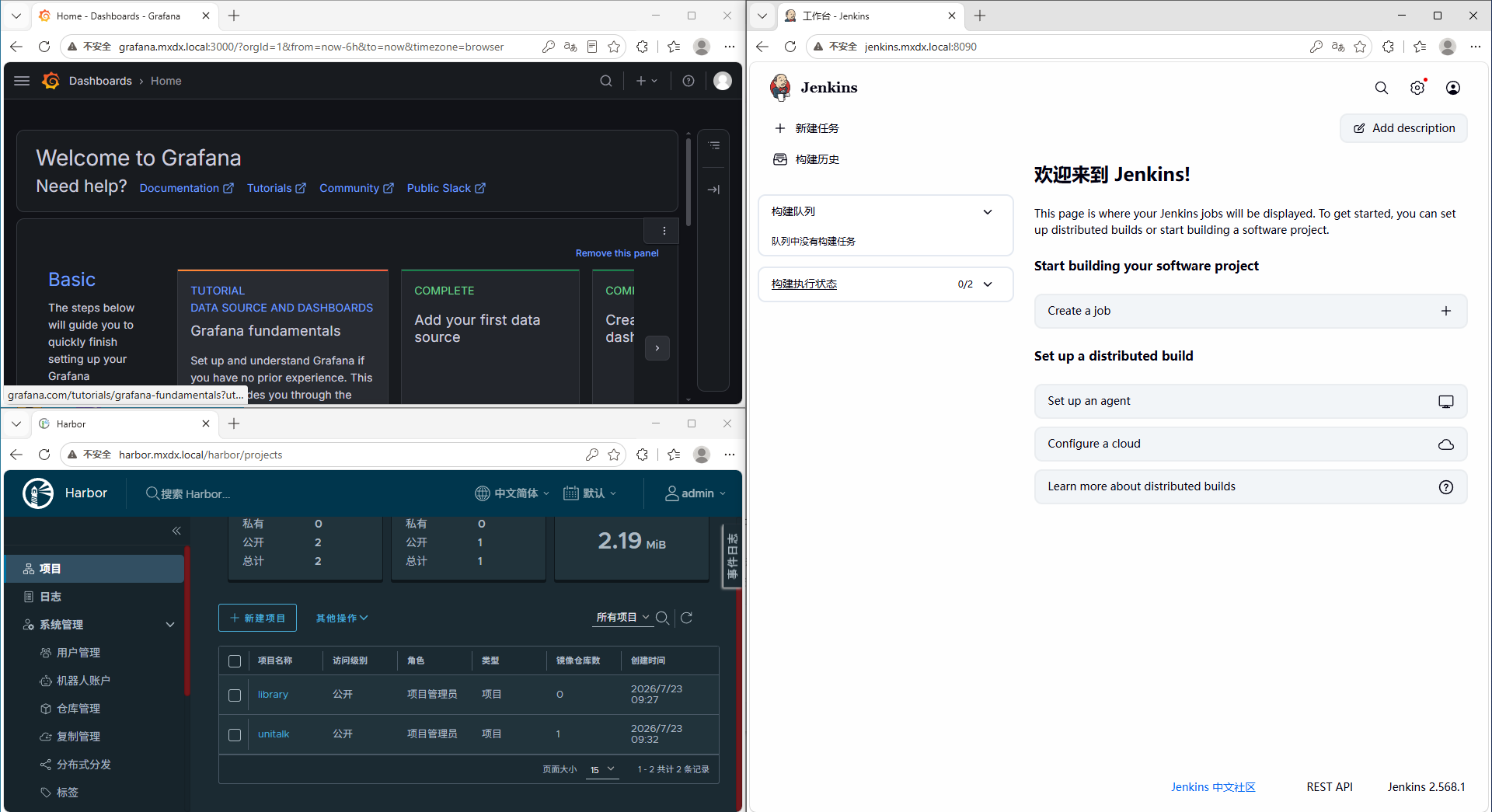

三项服务全部用域名访问成功：

验收结论：Grafana / Jenkins / Harbor 三服务全部域名访问 ✅

注意事项

• 端口冲突：Jenkins 用 8090 不是 8080（Apache 占了 8080）；如果后面 Apache 也反代这些服务，再统一规划。
• Node Exporter 三台都要装：只装 VM3 的话 Targets 页面只有 1 个 UP。
• 下载源：GitHub release 有时慢，VM3 没外网就笔记本下载 + scp。
• Harbor 域名：harbor.mxdx.local 要能解析，一体机测试时在 hosts 或 VM1 DNS 加一条。
• 告警测试完记得恢复：停掉 Node Exporter 验证完马上 start，别一直 Firing。

综合验收记录（完整版）

测试时间：2026-07-22 网络环境：教室拓扑 10.4.0.x/24（VM1 网关 10.4.0.1 / VM2 Web 10.4.0.10 / VM3 监控运维 10.4.0.20） 服务规划：VM3 上 Prometheus(9090) + Grafana(3000) + Jenkins(8090) + Harbor(80)；Node Exporter(9100) 装在三台 VM

汇总：10/10 通过 ✅（项 1–10 全部完成）

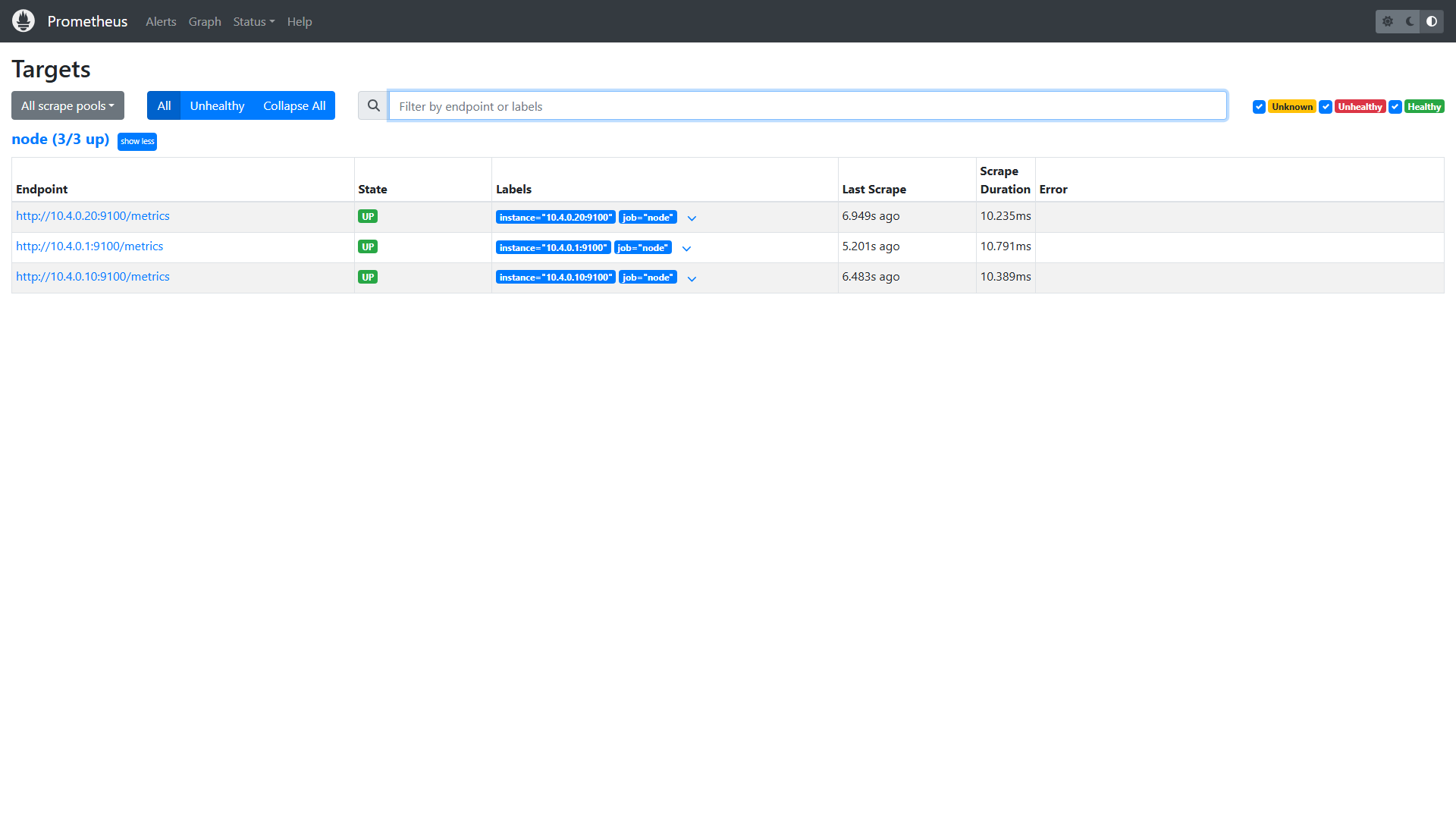

第 1 项：Prometheus Targets 三个目标全部 UP

浏览器打开 http://10.4.0.20:9090 → Status → Targets，三个 target（10.4.0.1:9100 / 10.4.0.10:9100 / 10.4.0.20:9100）全部 UP，状态 node (3/3 up)。

期间 10.4.0.10 曾因共享教室二层网络 ARP/IP 冲突导致 DOWN，已通过静态钉 ARP 修复（见 docs/问题记录-ARP冲突导致Prometheus_target_DOWN.md）。

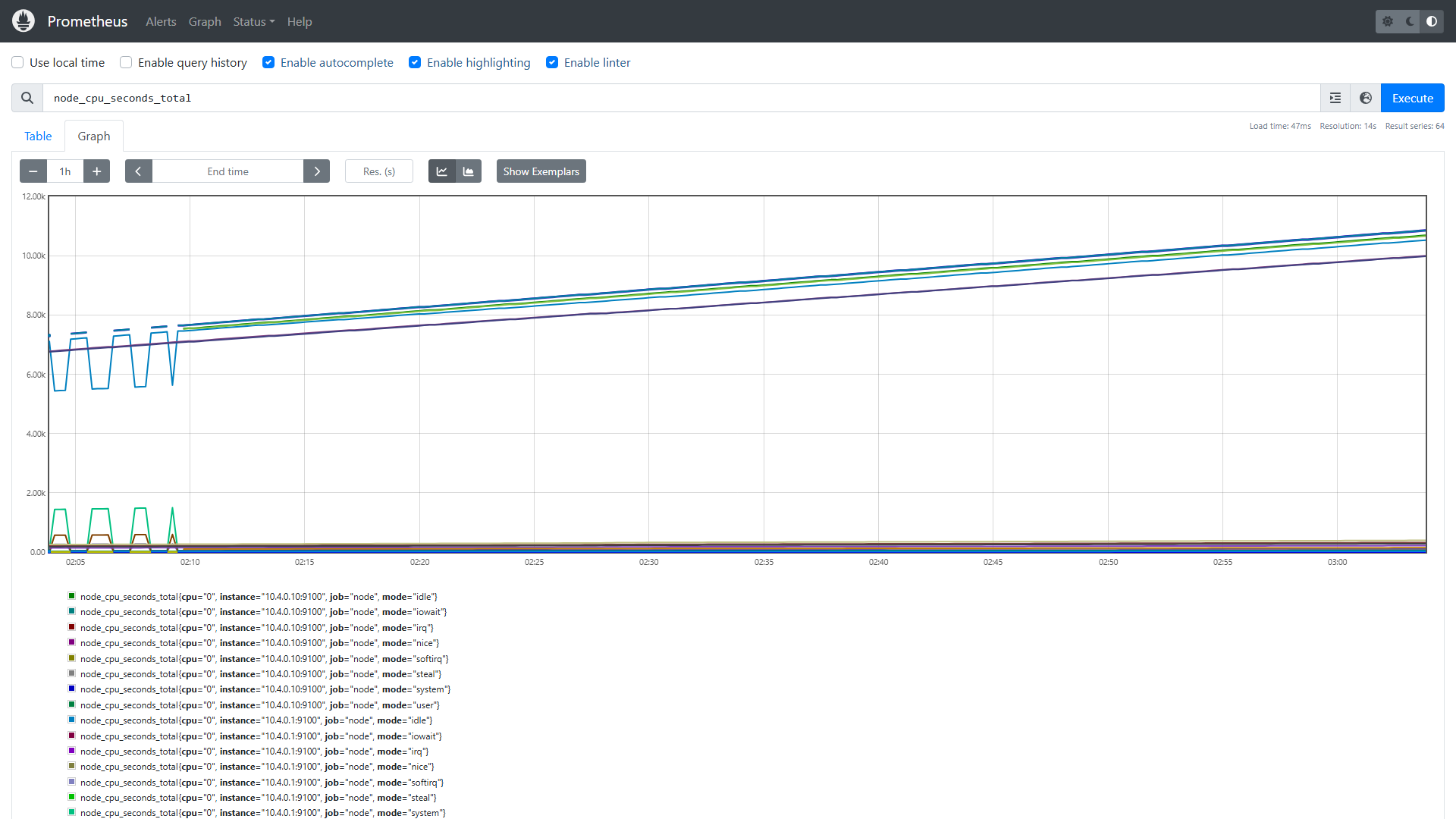

第 2 项：指标查询 node_cpu_seconds_total 有数据

Prometheus Graph 页查询 node_cpu_seconds_total，返回 64 条 series（三台机器 × CPU 多模式 idle/system/user/iowait/…），指标正常采集。

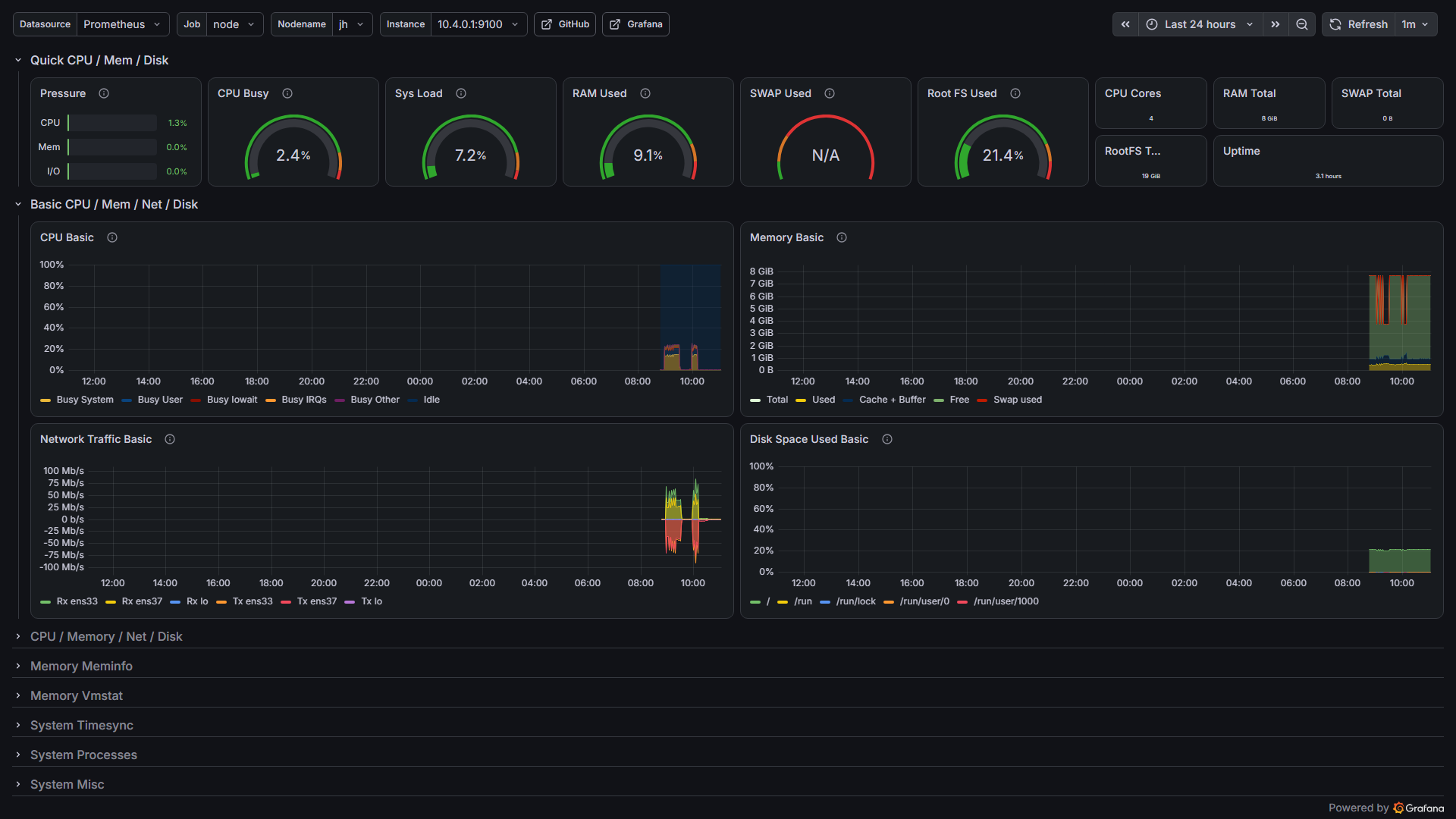

第 3 项：Grafana 面板导入有数据

浏览器打开 http://10.4.0.20:3000（admin / 123456），已配 Prometheus 数据源（localhost:9090，health=OK），导入 Dashboard 1860（Node Exporter Full）。面板显示三台机器的 CPU / 内存 / 磁盘 / 网络 / 负载曲线。

第 4 项：三台服务器监控切换各有指标

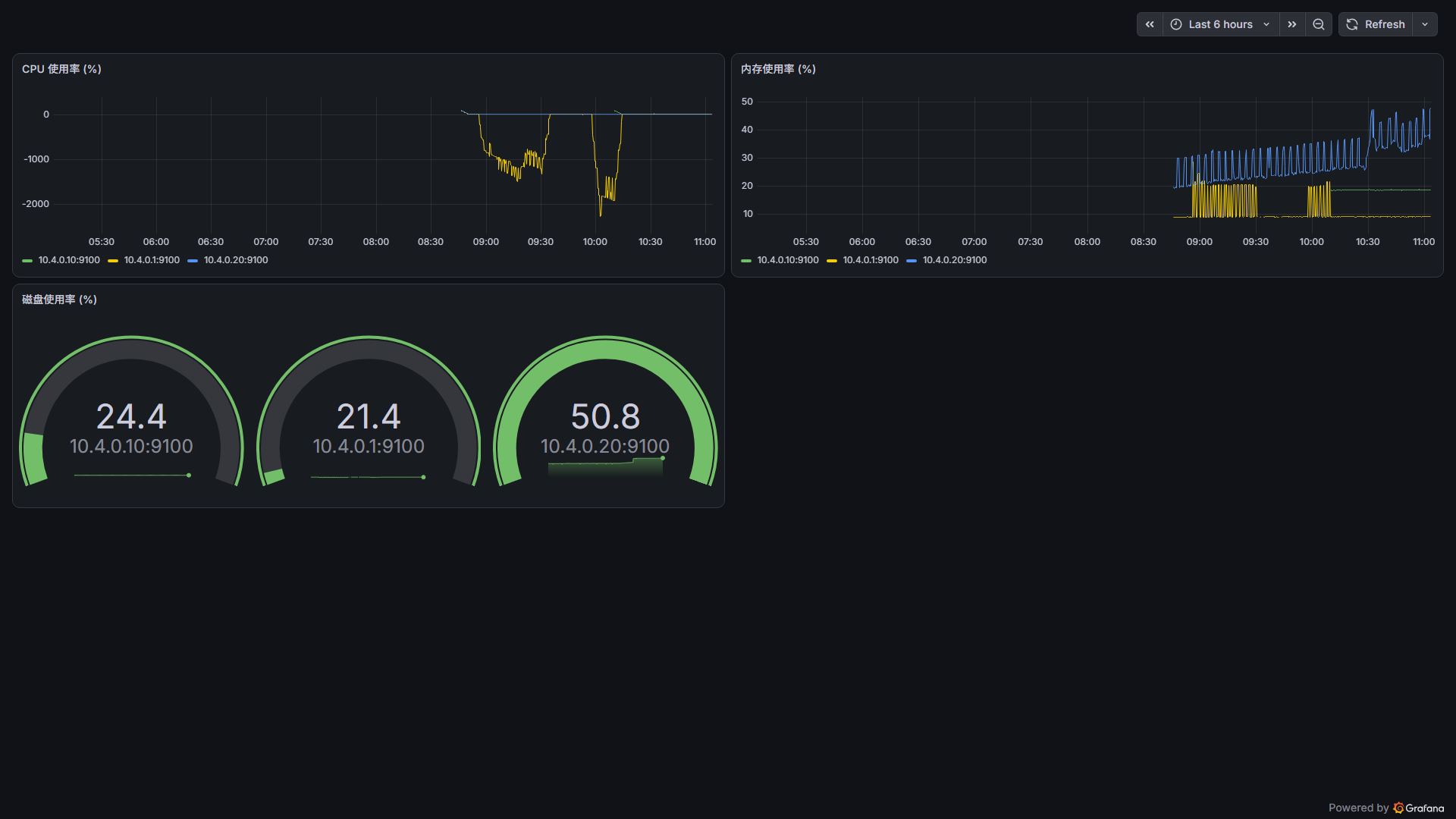

Grafana 自建面板（CPU / 内存使用率时间序列 + 磁盘使用率 Gauge），按 {{instance}} 区分 10.4.0.1 / 10.4.0.10 / 10.4.0.20，三台服务器各有曲线与指标。

第 5 项：告警规则 4 条已加载

在 VM3 上写入 /etc/prometheus/alert.rules.yml（4 条规则：HighCpuUsage / HighMemoryUsage / HighDiskUsage / NodeExporterDown），挂到 prometheus.yml 的 rule_files，promtool check config 校验 SUCCESS（4 rules found），systemctl restart prometheus 后生效。

浏览器打开 http://10.4.0.20:9090/alerts，显示 4 条规则全部 Inactive（绿色）：

第 6 项：告警触发 停一台变 Firing

在 VM1 上停止 Node Exporter 模拟故障：systemctl stop node_exporter。等待约 78 秒后（NodeExporterDown 规则 for: 1m），Prometheus Alerts 页面显示 NodeExporterDown (1 active) 变为 Firing（红色），其余 3 条仍 Inactive。

验证后立即恢复：systemctl start node_exporter，VM1 node_exporter 回到 active，告警自动回 Inactive。

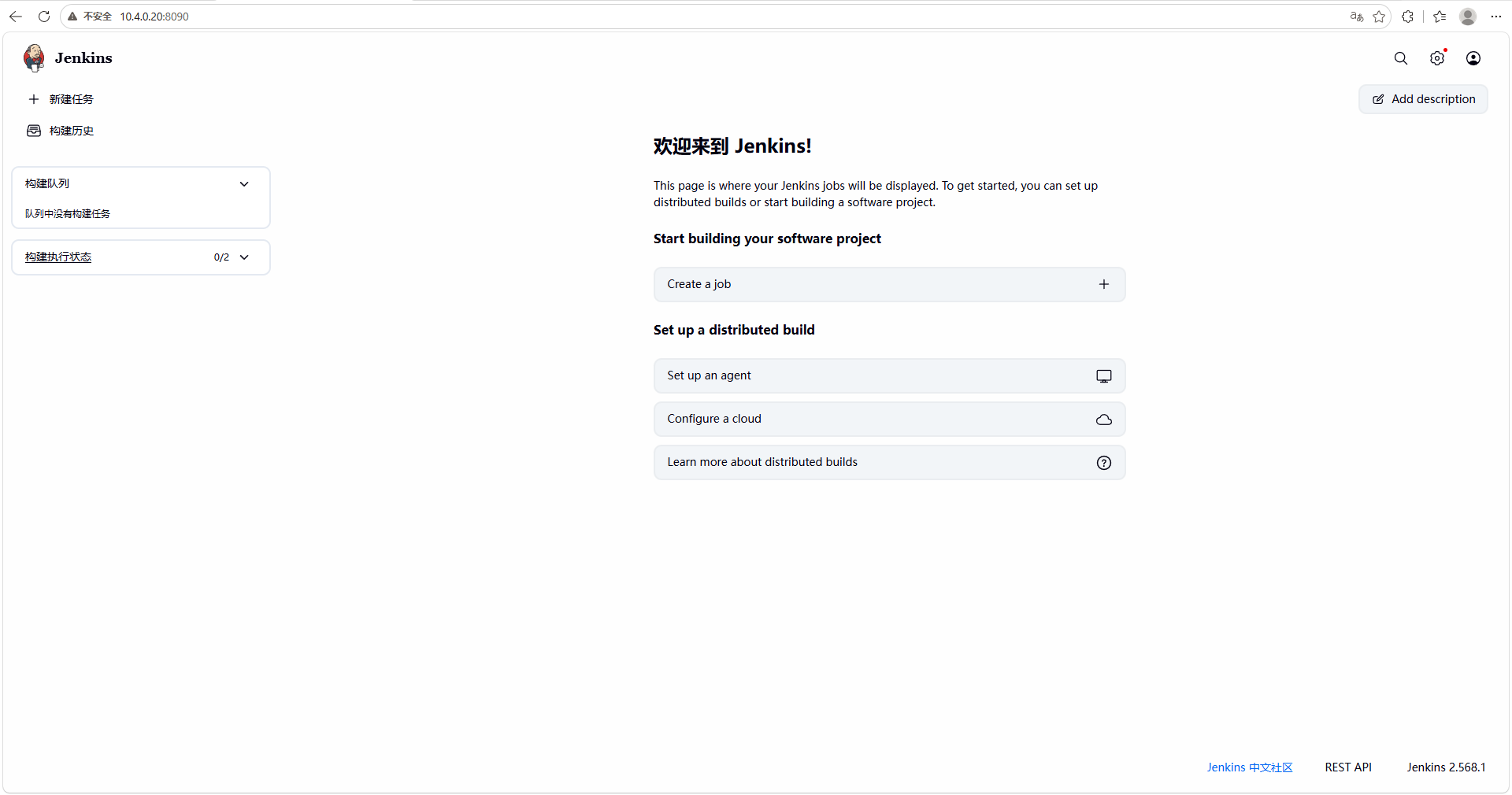

第 7 项：Jenkins 访问主界面

在 VM3 用 Docker 部署 Jenkins（镜像 jenkins/jenkins:lts，因实验室网络拉取大层超时，改由本机/VM3 直接 pull 完成），容器参数：

• 容器名 jenkins，--restart=always
• 端口映射 8090:8080（避开 8080 被占用）
• 数据卷 /data/jenkins:/var/jenkins_home（目录属主 uid:gid=1000，与 Jenkins 容器内运行用户一致）
• 挂载 /var/run/docker.sock 供 Jenkins 流水线调用宿主 Docker

启动后 docker ps 显示 Up、0.0.0.0:8090->8080/tcp；浏览器打开 http://10.4.0.20:8090/login 返回 HTTP 200，页面标题 Sign in - Jenkins，解锁页出现 Administrator password 输入框，证明主界面可访问。

初始管理员密码（解锁用）：fb38aaf712964f0b9333b81677bdcbed （读取自 /var/jenkins_home/secrets/initialAdminPassword，首次登录后建议修改）

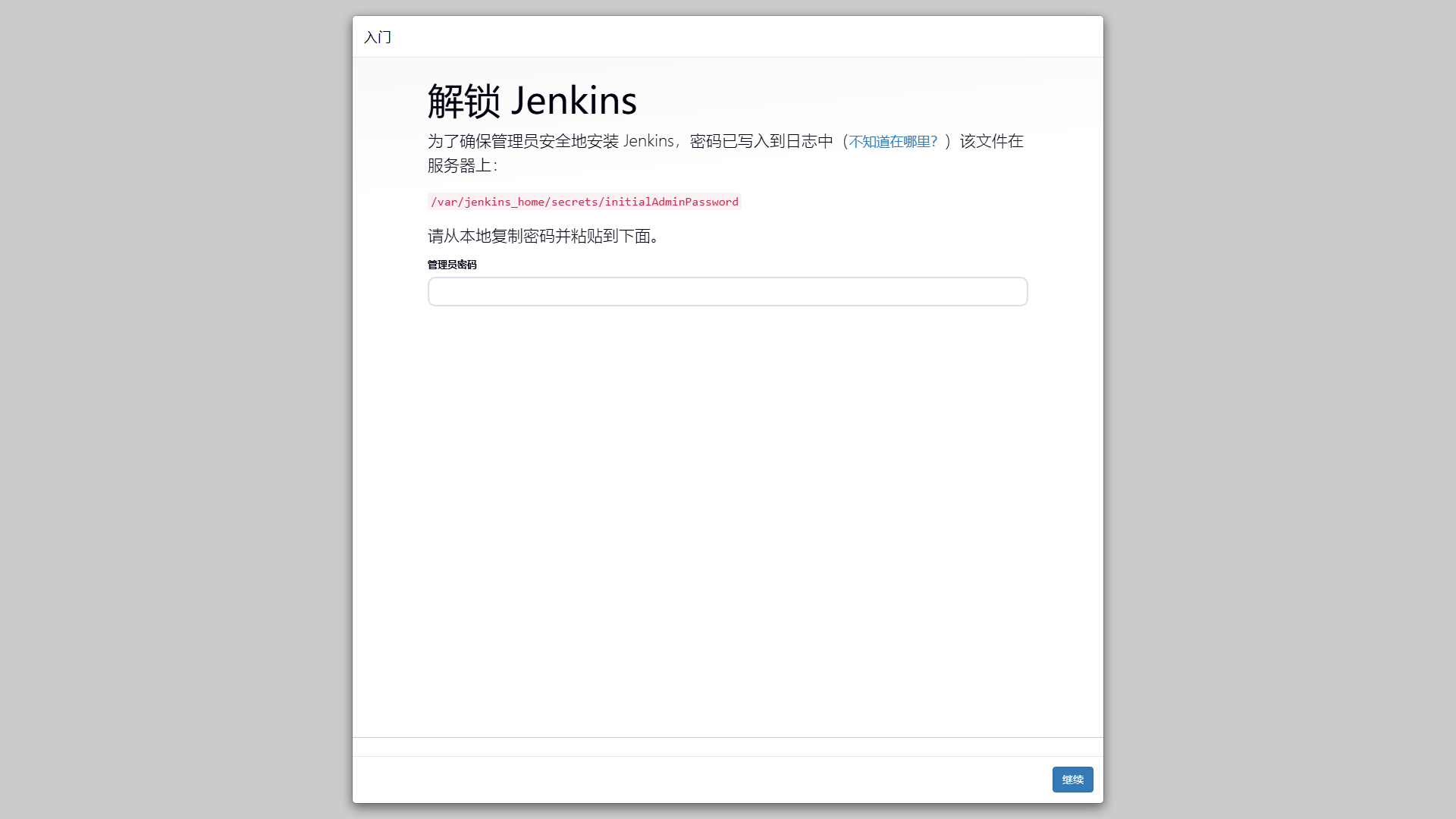

解锁界面（粘贴初始管理员密码）：

初始化与管理员账号

解锁后选 Install suggested plugins（推荐插件含 Git / Pipeline）→ 创建管理员账号 → 进入主界面，初始化完成：

必要插件安装

Manage Jenkins → Plugins → Available plugins，安装 Git / Pipeline / Docker / Kubernetes（Docker Pipeline 一并装上）：

验收结论：Web 可访问 ✅、管理员账号已创建 ✅、4 个必要插件已装 ✅。

验收项 8–9：Harbor 部署与镜像推送

项 8：Harbor Web 访问与登录

VM3 上 docker compose ps 全部容器 Up，浏览器开 http://harbor.mxdx.local（域名访问）用 admin / Harbor@123456 登录成功，并新建公开项目 unitalk。

登录页：

登录后主界面：

公开项目 unitalk：

项 9：Docker 登录与推送/拉取

VM3 上 docker 配置 insecure-registries: ["harbor.mxdx.local"] 并 hosts 解析后：

docker login harbor.mxdx.local -u admin -p Harbor@123456   # Login Succeeded
docker pull busybox
docker tag busybox harbor.mxdx.local/unitalk/busybox:v1
docker push harbor.mxdx.local/unitalk/busybox:v1           # Pushed
docker rmi harbor.mxdx.local/unitalk/busybox:v1 busybox:latest
docker pull harbor.mxdx.local/unitalk/busybox:v1            # 从 Harbor 拉回成功

仓库页可见 unitalk/busybox:v1：

验收结论：Harbor Web 能访问登录 ✅、能创建公开项目 ✅、docker login 成功 ✅、push/pull 正常 ✅。

项 10：内网域名访问（三服务）

题目要求一体机用域名访问 Grafana / Jenkins / Harbor 三套服务。在 Windows 客户端 hosts 文件添加解析：

10.4.0.20 grafana.mxdx.local jenkins.mxdx.local harbor.mxdx.local

浏览器分别打开三个域名地址，均正常访问：

三项服务全部用域名访问成功（地址栏均显示对应域名）：

验收结论：Grafana / Jenkins / Harbor 三服务全部域名访问 ✅

遇到的问题及解决

问题 1：Prometheus 的 VM2 target 因 ARP 冲突 DOWN

共享教室二层网络里，隔壁同学的克隆 VM 也使用了 10.4.0.10 / 10.4.0.20，导致 VM3 的 ARP 表被毒化——发往 10.4.0.10:9100 的采集请求被送到邻居机（邻居没开 9100）→ connection refused，Targets 显示 node (2/3 up)。

详细排查证据与解决见 docs/问题记录-ARP冲突导致Prometheus_target_DOWN.md。解决：在 VM2 / VM3 钉静态 ARP 到正确 MAC：

VM1 网关 10.4.0.1 = 00:0c:29:eb:81:5f
VM2      10.4.0.10 = 00:0c:29:0e:8c:a5
VM3      10.4.0.20 = 00:0c:29:1e:12:16

钉完后 Prometheus Targets 恢复 node (3/3 up)，截图见第 1 项。

问题 2：systemctl reload prometheus 报错 “Job type reload is not applicable”

执行 systemctl reload prometheus.service 时报错：

Failed to reload prometheus.service: Job type reload is not applicable for unit prometheus.service

原因：prometheus.service 的 unit 文件没有定义 ExecReload= 指令，且启动参数缺少 --web.enable-lifecycle（所以 POST /-/reload 端点也返回 403）。这不是配置写错了，而是 unit 本身不支持 reload 操作。

解决：改用 systemctl restart prometheus.service 替代 reload（几秒闪断可接受）。如需后续支持平滑 reload，可在 ExecStart 加 --web.enable-lifecycle 并补一行 ExecReload=/bin/kill -HUP $MAINPID。
